咨詢電話:0536-2366006咨詢電話:0536-2366006
耐火澆筑料是由一定級配的耐火骨料、粉料、高溫氧化鋁等。按耐火骨料分為：粘土質(zhì)、高鋁質(zhì)、剛玉質(zhì)、硅質(zhì)、鎂質(zhì)、鉻質(zhì)、鋯英石質(zhì)和碳化硅質(zhì)耐火澆注料等。
簡介： 耐火澆注料，又稱水質(zhì)澆注料，產(chǎn)品型號：HT-160A型、HT135B型，HT-130C型包括高性能的耐磨耐火澆注料，是以搗打、振動方法施工不定形耐火材料。
耐火澆注料，又稱水質(zhì)澆注料，產(chǎn)品型號：HT-160A型、HT135B型，HT-130C型包括高性能的耐磨耐火澆注料，是以搗打、振動方法施工不定形耐火材料。具有優(yōu)異的耐火耐磨性、使用溫度（不小于1600℃-1100℃），以施工工藝必須模板制作澆灌震動時間不小于5分鐘、自然養(yǎng)護不小于72小時，然后后需烘爐、烘爐方式、木柴烘爐、蒸汽烘爐、燃煤烘爐、燃油烘爐機烘爐，烘爐時間不小于10天時間，然后取樣化驗水分、不高于3%后正常使用。廣泛適用于電力、冶金、鋼鐵、陶瓷、石油化工等鍋爐筑爐大面積使用。
耐火澆筑料是由一定級配的耐火骨料、粉料、高溫氧化鋁等。按耐火骨料分為：粘土質(zhì)、高鋁質(zhì)、剛玉質(zhì)、硅質(zhì)、鎂質(zhì)、鉻質(zhì)、鋯英石質(zhì)和碳化硅質(zhì)耐火澆注料等。按8%水量配比使用，加減水劑0.001%、然后攪拌使用。按硬化方式分為：氣硬性或熱硬化耐火澆注料叁種。
耐火澆注料在使用時，應具有良好的衛(wèi)生環(huán)境。硬度性才能達到受力后不變形而不破壞的性能，一般用澆注料指數(shù)表示，鋁含量為準。
耐火澆筑料通常選擇能與水很攪拌、高鋁熟料、電熔剛玉等作骨料。結(jié)合粘土是可塑料的重要原料，除要求其可塑性和結(jié)合性良好外，還應重視粘土的燒結(jié)性能和堿含量指標。可塑料中因摻有一定數(shù)量的結(jié)合粘土，用它砌筑的爐如果加水過大收縮量會過大，就會造成爐體損坯。加入適量的氧化鋁等微粉，即可減少干燥收縮和高溫加熱收縮。在烘爐期間溫度控制在50℃到250℃不等，按照烘爐方案曲線圖進行烘爐。通常澆注料加熱至900~1100℃以上進入燒結(jié)，冷態(tài)強度增高。在900~1100℃以前熱態(tài)抗折強度比冷態(tài)抗折強度高；當溫度達到1700℃以上，部分澆注料呈軟化狀態(tài)，則熱態(tài)強度比冷態(tài)強度低，隨溫度升高，熱態(tài)強度與冷態(tài)強度呈現(xiàn)完全不同變化趨勢，熱態(tài)強度逐漸降低，冷態(tài)強度持續(xù)升高。
耐火澆注料的適用范圍：
循環(huán)流化床鍋爐爐襯、鏈條爐整體澆筑，以及爐頂和衛(wèi)燃帶旋風分離器等處的防磨處理。
耐火澆注料料的施工工藝：
本材料采用震動密實成型方法進行施工，施工前將所需部位，料坯模板制作平整靠緊并牢固，震動完的料坯的接縫以保證料密實。正確的錨固件對于支撐片狀澆注料是很重要，使用剛硬的錨固釘梢，錨固釘梢上下左右間隔約為150mm~250mm，料柸厚度可以根據(jù)不同爐型的設計鋼筋網(wǎng)要求需要決定并保留好膨脹縫。
耐火澆筑料的儲存方法不
避免露天存放，防止太陽光直接照射。夏天，應存放在陰冷潮濕的地方，冬天防凍。

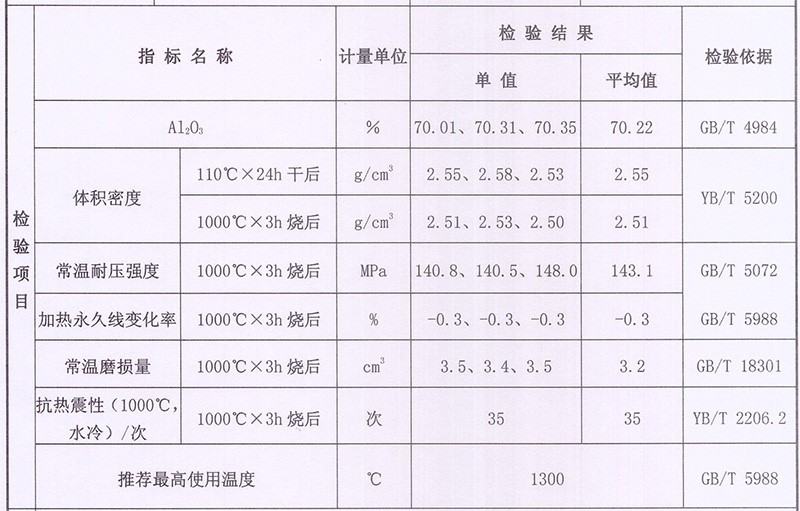

技術參數(shù)
恒濤節(jié)能公眾號二維碼
魯公網(wǎng)安備 37078502370941號
